城市交通信號控制“硬件在環”系統關鍵技術研究
城市交通信號控制“硬件在環”系統關鍵技術研究
深圳市科技計劃項目
（項目編號：CYZZ20180306172159315）
長期以來，大中型市飽受交通擁堵的困擾，解決交通擁堵問題一直是城市發展的重要任務。交叉口乃是城市交通擁堵的關鍵節點，一種實時、有效、合理的信號控制方案對交叉口的運行效率具有決定性作用，目前市場上的各種信號控制系統均缺乏對交叉口運行特征的實時評價，現階段的信號控制方案仿真評價系統僅僅是依據歷史交通流數據，對設計的多種信號控制方案進行對比分析，然后將最優信號控制方案輸入到信號機里面。一方面，通常使用歷史數據產生的仿真結果與實際效果存在嚴重偏差，造成方案不適應于現狀交通流，需要反復調整，主要是因?yàn)檎鎸?shí)的交通環境隨機性很大，輸入數據不確定，導致給出的信號控制方案準確性不高，顯然這種評價是一種控制方案選擇的預先評價，也是一種靜態評價，無法適應于瞬息萬變的交通流特性，具有一定盲目性、滯后性，并且這種評估方法存在著低準確性、低效率、高成本、評估指標不全面的缺點。另一方面，不同配置及參數的交通控制機的推出，需要仿真優化方案能夠被不同類型的信號機及時理解并接受，并且仿真軟件得到的優化配時方案應用到現場信號控制機的時候，需要手動修改信號機或者通過中心端控制軟件下發配時方案。
因此建立一種能夠?qū)崟r(shí)進行評價的信號控制系統尤為重要，交通控制“硬件在環”仿真系統通過引入“硬件在環”的方法，對交通控制仿真軟件和交通信號控制器加載一種控制器接口設備（簡稱CID），即通過交通仿真技術實時模擬交通流運行特征并完成信號控制評價，并通過研發的接口設備將優化的方案及時傳輸給現場信號機。國外已有成功研發“硬件在環”系統的先例，雖然研發的核心技術保密，但是值得肯定的是該研發在理論上可行。另外，為了大力解決交通擁堵難題，深圳市目前已經建立了城市交通仿真與公用信息平臺，系統涵蓋城市交通宏觀、中觀、微觀仿真三個層面，這對本項目研發提供了基礎保障以及應用平臺。本項目研發的“硬件在環”仿真系統能夠利用交通仿真軟件對交通流運行特征進行模擬，并通過布設的虛擬檢測器獲得的交通流數據進行預測，然后將預測結果通過高精度3D模型展示出來，從而達到對實際整個區域路網交通流的再現以及預測；該系統根據預測結果實時對信號控制方案做出相應改變，并使得交叉口延誤等指標最優。
城市交通信號控制“硬件在環”系統關鍵技術研究?jī)?nèi)容如下：
1、交通控制硬件在環仿真系統研究：通過一個控制接口設備實現信號機和和上位機之間的連接，通過仿真軟件COM端口，實現信號機真實路口檢測的環境。
2、城市交通信號控制優化工具箱關鍵技術研究：通過建立多種信號配時方案下的TESS仿真模型，輸出延誤以及排隊長度數據。
3、高性能測評工具箱關鍵技術研究：完成通信模塊、車輛檢測模塊和評價模塊三個模塊的建立，在計算機中開發信號機的測試程序，測試相位狀態、檢測器的實時反應情況。

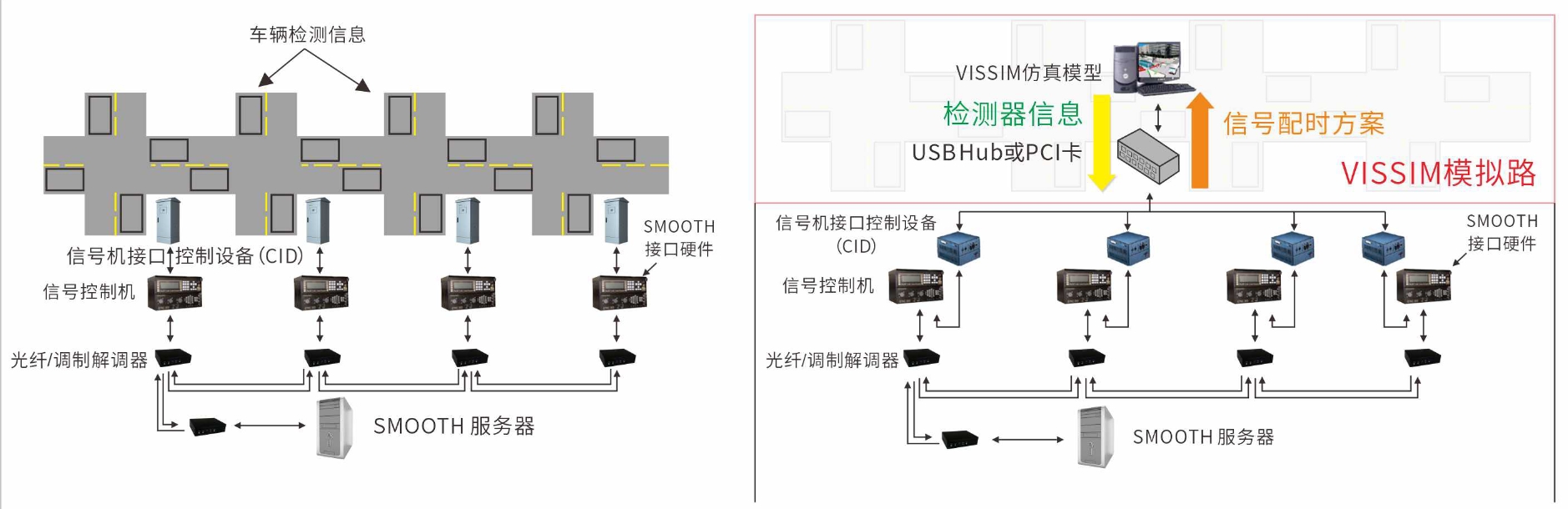

（城市交通控制“硬件在環”仿真系統構建思路框架圖）
